そういえば、最近のEagleを触っていなかったし、以前はWindows版だったので、osx版のを触ってみようと。

ツール・ラボさんのここなどを参考に入れてみました。Eagleの特集がためになります。



何か身近な回路図を見たかったので、arduino nanoのオフィシャルサイトに行ってEagleのファイルをダウンロード。





解凍して、どこでもいいんですが、examplesの中に入れました。



こんな感じで出てくるので、Openしてやれば見放題。

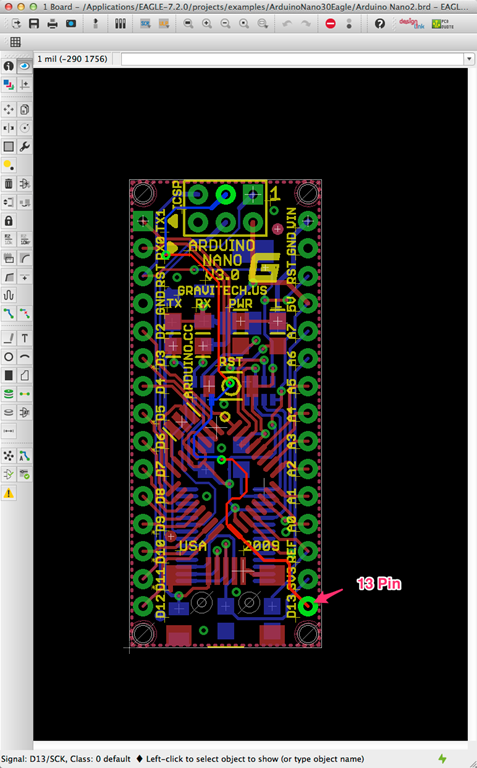

Hello World で使った13 Pin や12Pin なんかがどんな取り回しでパーツにツナガッているとか、一目瞭然。これ青い部分は裏面につながっているっていうことですかね？



Aliexpressから購入したのは互換品なので、FT232とかのUSBシリアルじゃないですが、オフィシャルの回路図を見るのもなかなか楽しいですね。

最近は、PCBのプリントサービスも安いみたいだし、いつかオリジナルの何かを作ってみたいですね。でも、まぁ、互換品とはいえ３ドルで買えるとは、原価はいくらなんですかね。



そうそう、ステッピングモーター回したくて、なんかほどよいのないかと探していたら、Easy Driver v4.4 ってのがあったのでぽちったよ。ステッピングモーターのドライバーだけども、数百円なんでパーツ買って、配線するか迷ったんだけども、とりあえずこっちから試してみることに。回路図もありますし、情報もたくさんあるので。

これってば、これの互換品なのかしらね。２，３週間後に届いたら触ってみます。フロッピーかCD-ROMのステッピングモーターを動かしてみようかと。いずれは、プロッターかCNCか、３Dプリンターの世界へ足を突っ込んでみたいと思っていますが、その第一歩。動くものっていうのは楽しそうだしね。

http://www.schmalzhaus.com/EasyDriver/

[youtube https://www.youtube.com/watch?v=4QtxagEy7K0]



オープンソースハードウェアなので、情報はたくさんあるけども、オフィシャルサイトと、とりあえず以下あたりから読み始めるとしますか。

skylinkさん

電子工作専科さん

ふとしたきっかけで、AliExpress を見ていたらなんとarduino がめちゃ安いじゃないですか。いわゆる、互換ボードなんです。UDBシリアル変換のチップが違うようですが、nanoがこんなに安いとは。

なんと、衝撃価格 $3 ですよ。120円として、360円。もうね、即効２個ゲット。前から触ってみたかったんですが、値段がそこそこして、思い切れず。

あれから、はや５年以上。人生は短いのでやりたいときにやっとけですね。

で、忘れたころに来てました。

なかなか袋がいかしてますね。



１つを開封。ちっさいですね～。ブレッドボードに差し込んで、ピンを半田付け。

で、シリアルドライバーのCH340を探して入れて認識。

CH341 の以下のを入れました。

認識は、/dev/tty.wchusbserial1440 って認識されてるみたいです。



配線して、コードを書いて、

で、ダブルブリンク（チカ・・・チカ・チカ）っていう感じのスケッチをアップロード。コンパイルして、USB経由でアップロードしてくれるみたいですね。

よくできてますね。このIDE。



電源駆動でも、チカチカしてくれました。昔作ったMinty Boostで、昇圧回路で、久しぶりにジャンク箱から出してみました。ICは、LT1302 ってのを使っています。もう、４年も前になるんですね。

LEDはどっかのジャンクから、はずしたやつです。



いやぁー、LEDが光るだけでこんなにうれしいとは！



うれしかったので、久しぶりにブログを更新しました。2個ゲットしたのは、息子とやってみようと思ったのでね。興味示してくれますかね？６年生なんですが、FPSのゲームばっかりやってて、なんとか更正させたいｗ。



ちなみに、直近の目標は、これです。フロッピーのステッピングモーターを使ったプロッターなんですが、面白いですよね。きっと、arduinoでもできるやず。どうやって動かしてるんでしょうね。ぶっ壊れそうな感じが、ジャンカーの心をゆさぶります！

[youtube https://www.youtube.com/watch?v=Z0vQIaUZGu4]
